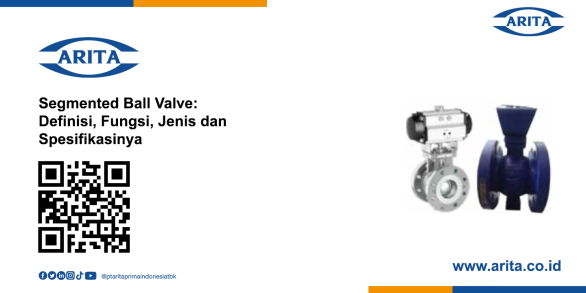

SEGMENTED BALL VALVE: DEFINISI, FUNGSI, JENIS DAN SPESIFIKASINYA

Penjelasan

Segmented Ball Valve memiliki disc yang hampir mirip dengan tipe ball, yang membedakanya adalah pada disc Segmented control valve berbentuk setengah lingkaran, biasanya sangat cocok untuk fluida yang kasar (mengandung pasir, lumpur, semen dll). Segmented Control Valve tersedia dengan pneumatic actuator.

Ini adalah jenis katup bola yang dipasang di trunnion satu tempat duduk. Ini adalah katup dengan efisiensi pengaturan tertinggi dari semua katup bola. Katup bola tersegmentasi dengan rasio yang dapat disesuaikan 100:1.

Karakteristik alirannya sama dan katup memiliki efek geser antara V-cut pada dudukan dan dudukan logam. Banyak industri telah menggunakan katup bola segmental, termasuk industri pulp dan kertas, kilang, utilitas petrokimia, dan banyak lagi. Katup ini dikenal dengan keandalan dan daya tahannya yang tinggi dan dapat digunakan untuk mengontrol aliran berbagai material.

Katup ini juga digunakan untuk berbagai keperluan lainnya. Mereka sering digunakan untuk aplikasi tekanan tinggi, dan juga ringan dan mudah dipasang. Untuk kinerja terbaik, katup bola segmen memiliki aktuator kecil dan ringan yang biasanya bertenaga listik atau pneumatik.

Cara Kerja

Katup bola umumnya digunakan dalam industri air, makanan, farmasi, dan gas. Katup bola tersegmentasi dapat menggunakan jenis actuator yang berbeda tergantung pada aplikasinya. Beberapa diberdayakan secara manual, yang dapat menjadi opsi yang nyaman jika anda tidak memiliki sumber daya di dekatnya. Actuator manual memiliki pegangan yang diputar operator untuk menggerakkan bola.

Ini terdiri dari bagian berbentuk V yang berisi komponen internalnya. Komponen ini terbuat dari bahan yang keras dan kaku. Mereka juga dibuat dengan bahan logam berlapis termoplastik. Mereka juga memiliki dudukan, memberikan segel antara bola segmen dan batang, dan berguna dalam industri di mana kondisi yang ekstrem dapat merusak katup lainnya.

Ini adalah katup 1/4 putaran yang bertindak seperti katup sumbat eksentrik. Poros penggerak dihubungkan ke satu sisi bola, dan poros berikutnya dihubungkan ke sisi lainnya. Saat poros berputar, bola berputar dan mulai mengalir ke alur V.

Spesifikasi

- Media : Water, Oil, Gas, Steam

- Size : DN25-DN600(1”–24”)

- Pressure Rating : PN 16 – PN 63, ANSI 150, ANSI 300, JIS 0K

- Working Temperature : -20 ~ 150°C (Standard type), -20 ~ 350 (High temperature type)

- Connection : RF Flanged, Wafer - Actuator : Pneumatic, Electric
